Segitiga, Piramid dan Kerucut


oke, untuk pertemuan minggu ini, kita mempelajari trik membuat segitiga sama kaki dengan kaki bersudut 45; 30; 60; 15; 67,5 dan 75 derajat tanpa penggaris, tanpa busur derajat.

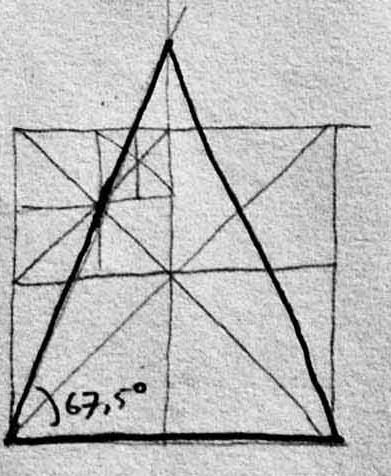

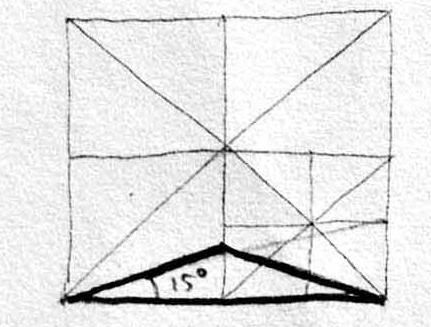

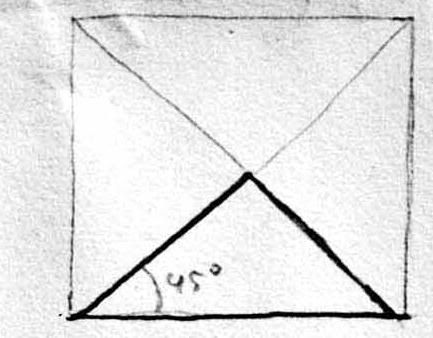

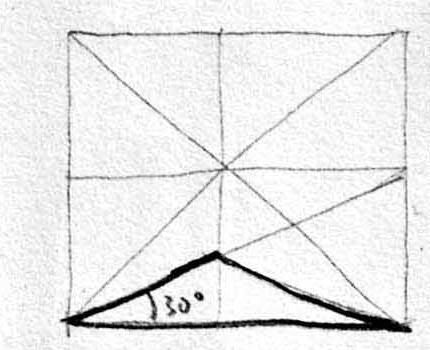

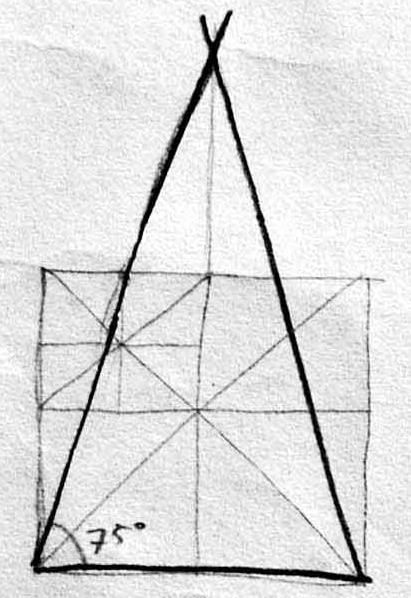

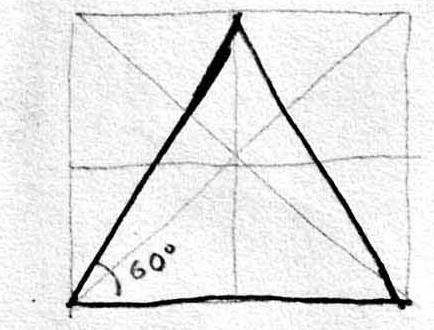

Oke langsung saja perhatikan dengan seksama gambar di bawah ini...


Photobucket


Photobucket


Photobucket


Photobucket


Photobucket


Photobucket


Oke sekarang masuk sesi tugas...

Setelah teman-teman memperhatikan gambar di atas, kita coba gabungkan trik di atas dengan trik-trik pada materi kuliah sebelumnya.



1. Tirulah contoh di atas pada sebelah kiri bidang gambar teman-teman.

2. Gambarlah piramid dengan kemiringan sisi 45; 30; 60; 15; 67,5 dan 75 derajat terhadap alasnya.

3. Dengan menggabungkan trik membuat lingkaran kemarin, gambarlah kerucut dengan kemiringan sisi 45; 30; 60; 15; 67,5 dan 75 derajat terhadap alasnya.



agar tidak bingung, saya beri satu contoh satu piramida dengan kemiringan 67,5 derajat



pertama buatlah kubus secara isometrik


Photobucket



temukan bagian tengahnya dengan membuat tanda silang pada bujursangkar seperti yang saya ajarkan minggu lalu, dan setelah menemukannya, di tengah bagian tersebut buatlah sebuah bujur sangkar

Photobucket



buat segitiga pada bujur sangkar tersebut. Dalam contoh ini segitiga bersudut 67,5 derajat.

Photobucket



kita sudah menemukan puncak segitiga tersebut. Selanjutnya tariklah garis dari puncak sudut segitiga itu ke setiap sudut alas kubus yang telah dibuat. Sekarang anda sudah membuat piramida. Nah, terakhir, tebalkan jaring-jaring yang membentuk piramida tersebut.
Photobucket



untuk kerucut, tekniknya mirip dengan membuat piramid, namun anda juga perlu membuat lingkaran pada alas kubus. Anda boleh juga mencoba membuat bangun tersebut dari sudut pandang yang berbeda-beda dan tidak sama dengan contoh.







Minggu ini juga ada PR, kumpulkan tanggal 11 April



carilah tiga benda berbeda yang memiliki bentuk dasar balok, misalnya stop kontak listrik, charger hp, kotak pensil, jam alarm, kaset, dll. tapi jangan kardus kemasan.



cari juga kain polos untuk alas



buatlah kain tersebut hingga terlihat sedikit kumal, letakkan di depan anda, kemudian susunlah tiga benda tersebut di atas kain.



gambarlah benda tersebut di atas kertas A3 dalam format landscape dengan pensil. Gambar hitam putih.



benda-benda tersebut bisa digambar bersama teman yang lain, jadi tak masalah jika tiap individu menggambar benda yang sama, yang penting beda sudut pandang.
Lebih nikmat bersama teman-teman, hehehe...
